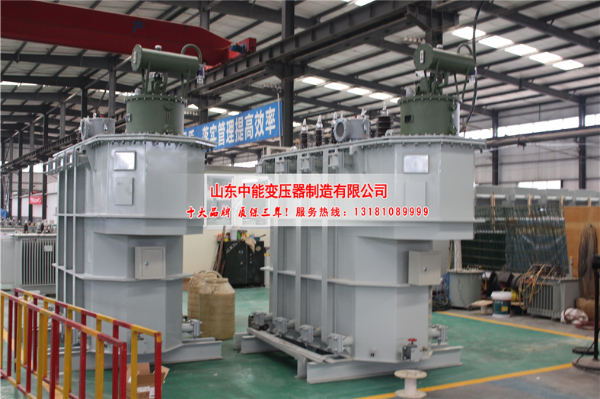

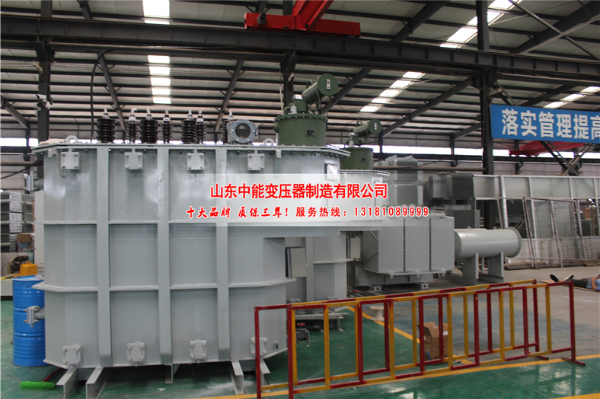

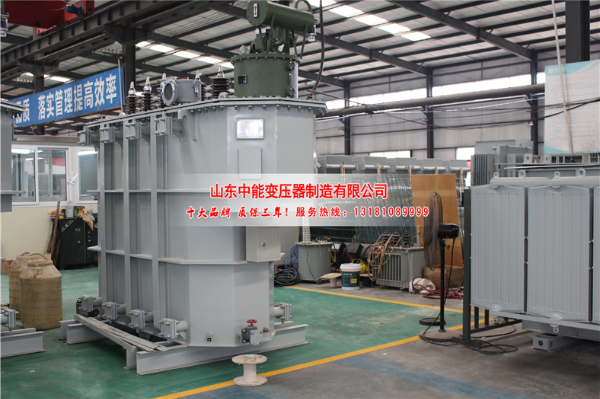

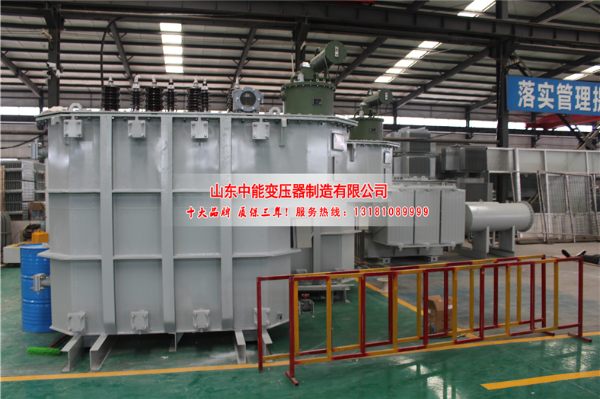

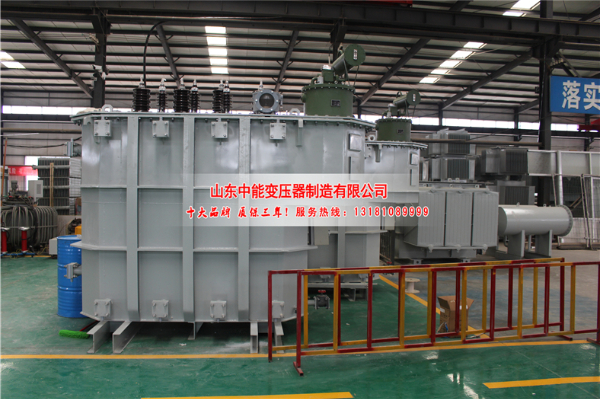

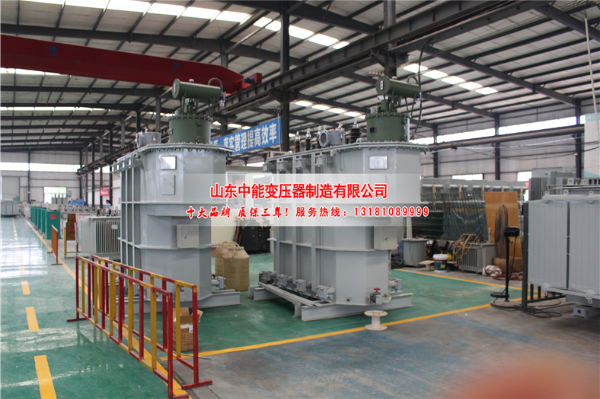

整流电炉变压器

            电炉变压器是借助于电磁感应，以相同频率，在两个或更多的绕组之间变换电压或电流的

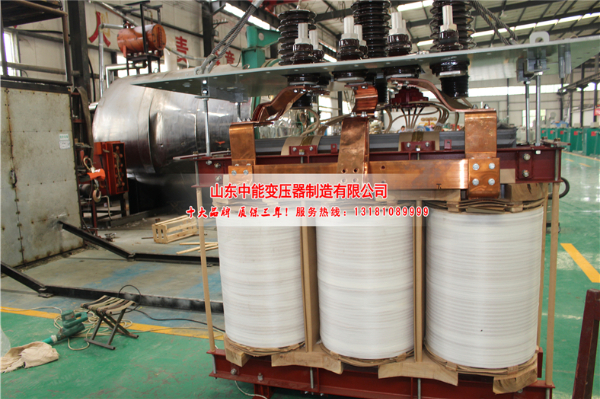

                                                    一种静止电气设备。SG、SBK型三相干式变压器，变压器的铁芯和绕组等构成的器身，均不浸

                                                     在绝缘液全介质(变压器油)中，而是和空气直接接触，利用空气对流进行散热。电炉变压器，

                                                     是整流设备中重要组成部份(属干式变压器)，它和种整流装置组成整流电路系统。为实现把交

                                                   流电变为直流电，整流变压器首先将交流电网的电压变换成一定大小及相数的电压，再经过整流

                                                  装置(整流器)，输出给直流拖动齐备。

　　技术参数：

　　相数单相三相

　　容量0.25KVA-200KV0.5KVA-1000KVA

　　输入电压1φ220V/110V1￠/3φ220V/380V

　　输出电压1140V 660V 380V 220V 127V 110V 100V 48V 36V 24V 12V 6.3V

　　输出电压准确性±1%

　　电压变动率≤1.5%

　　输出波形失真度无失真(与输入波形比较)

　　绝缘等级F级、H级、HC级可供选择(常规为H级)耐温180°

　　工作效率自耦式≥99% 感应式(隔离式)≥95%

　　适用频率50/60Hz

　　联接方式Y/??任益组合(自耦/隔离变压器)

　　过载能力允许超过1.2倍额定负载工作4小时(可长期满载)

　　噪声≤35dB(一公尺内)

　　温升≤60℃

　　绝缘电阻≥150MΩ

　　抗电强度3000VAC/1min

　　设计寿命20年

　　工作环境温度：-20~+45℃ 湿度：≤95%RH不结露

　　工作场所无腐蚀性气体及导电粉尘

　　冷却方式:干式风冷
